幕墙嵌入式太阳能热水系统

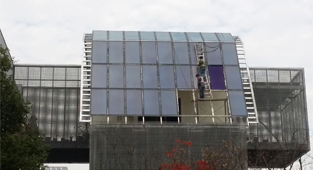

幕墙嵌入式太阳能集热板外墙效果

幕墙嵌入式太阳能集热板安装效果

用途:

可做建筑屋面和墙面;

在夏季提供高温热水驱动太阳能空调制冷,在冬季提供热水通过地暖和风机盘管供热,全年为泳池恒温加热。

组成:

系统使用镶嵌式平板太阳能集热器,共108组,集热面积216㎡。

×

太阳能光伏系统

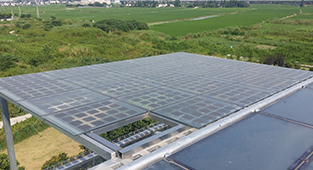

太阳能光伏系统整体效果

太阳能光伏系统细节效果

用途:

通过太阳能光伏面板发电,为屋面景观灯和机房提供电源。

组成:

采用透明太阳能多晶硅光伏面板25块,每块外形尺寸1200mm*900mm。

×

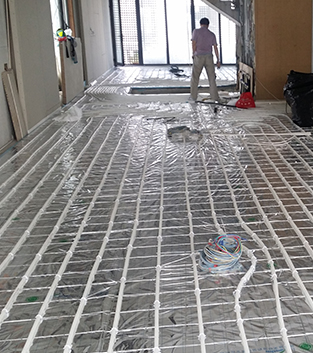

地板采暖

地板采暖安装效果

用途:

在夏季通过输送12~18℃冷冻水为大楼制冷;在冬季通过输送40~45℃热媒水为大楼供热。

组成:

整栋大楼铺设德国进口PEX管。

×

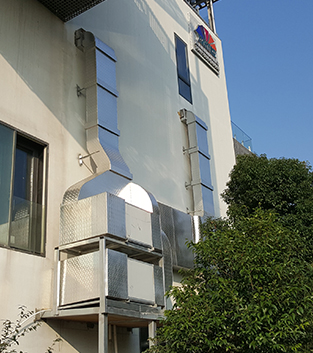

新风系统

新风系统外墙效果

用途:

为大楼补充通过加热或制冷的新鲜空气。

组成:

一层和三层安装了新风系统。

×

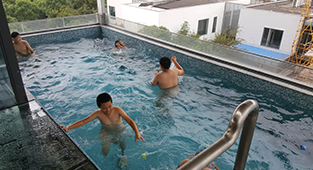

太阳能恒温泳池

太阳能恒温泳池

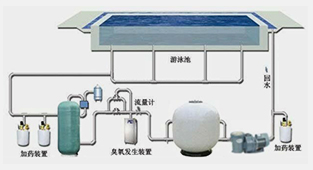

太阳能恒温泳池系统运行原理图

用途:

通过太阳能全年为泳池提供热源,保障泳池28-30℃恒温。

组成:

在大楼四层修建了一个长7m、宽4m、深1.8m的游泳池,配置了一套净化系统,保障泳池水质清洁。

×

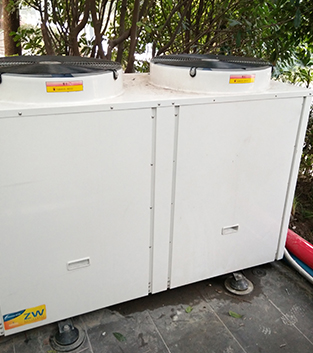

高温空气热泵

高温空气热泵

用途:

为太阳能空调提供辅助能源。

组成:

选用PW100-KFXGW高温空气源热泵一台,额定制热量30KW,产水温度85℃,额定功率8.5KW,COP为3.5。

×

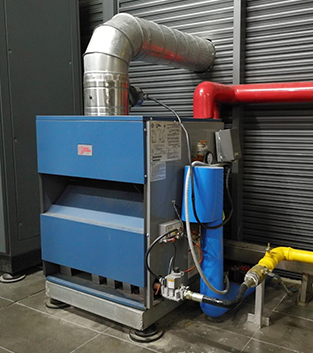

燃气锅炉

燃气锅炉

用途:

在夏季为太阳能空调提供辅助能源;在冬季为地暖和泳池提供辅助能源。

组成:

选用MGB-250大气式燃烧锅炉一台,额定功率60KW,供回水温度70-95℃,锅炉额定负荷时的热效率92%。

×

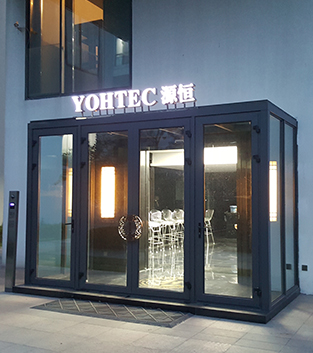

隔热断桥门窗

隔热断桥门窗

介绍:

用断桥铝门窗,采用隔热断桥铝型材和中空玻璃,具有节能、隔音、防噪、防尘、防水等功能。

×

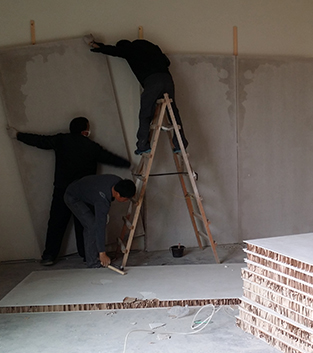

墙体保温

墙体保温

特点:

1 重量轻、用材少、成本低;2 强度高、表面平整、不易变形;3 抗冲击、缓冲击性好;4 隔音、隔热;5 低碳、环保、 零甲醛。

组成:

阻燃纸板+各种面板。

×

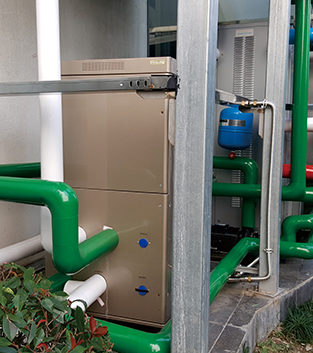

地源热泵系统

地源热泵系统

用途:

在夏季通过吸收14-15℃恒温土壤冷源为大楼制冷,在冬季通过吸收14-15℃恒温土壤热源为大楼供热,全年为大楼免费提供热水。

组成:

选用目前世界上最先进的SSHR-300A/R地源热泵机组一台,制冷量30.5KW,制冷额定功率5.2KW,制冷COP为5.8,制热量33.5KW,制热额定功率7.0KW,制热COP为4.8,热水产量830L/h。

×

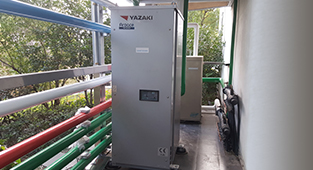

溴化锂太阳能空调

溴化锂太阳能空调

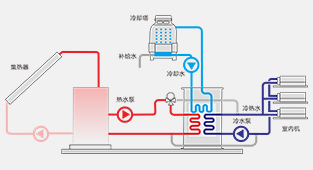

溴化锂太阳能空调系统原理

用途:

通过太阳能提供的热源驱动太阳能空调为大楼制冷,达到零能耗。

组成:

选用目前世界上最先进的WFC-SC10溴化锂太阳能空调机组一台,制冷功率35.2KW,冷冻水温7-12.5℃,入热量50.2KW,热媒温度83-88℃,COP达到70%。
